Pirometer AL45
Kode Bagian: AL-45
Pirometer Non-Kontak yang Sangat Akurat Dengan Output Analog dan Antarmuka Digital
400°C hingga 1500°C
- Jangkauan spektral 4,43 μm
- Emisivitas: 0,1….1,2 dapat disesuaikan
- Opsi Penampakan Lampu Pilot Laser
- Waktu respons 60 ms
AL45 adalah pirometer khusus yang memberikan keuntungan pengukuran api dan gas hasil pembakaran yang mencakup Co2. Rentang spektral sempit sekitar 4,43μm, dalam pita serapan Co memungkinkan pengukuran api dan gas hasil pembakaran panas. Format ini menggabungkan akurasi tinggi pemrosesan sinyal digital dengan koneksi yang sederhana. Pirometer IR AL45 digunakan untuk suhu target mulai dari 400°C hingga 1500°C. Perakitan elektronik dilindungi oleh rangka baja antikarat IP65 yang kokoh. Pirometer IR AL45 dilengkapi dengan USB 2.0 untuk pengaturan parameter & Pencatatan Data.
Aplikasi
- Pengukuran suhu nyala api
- Pengukuran api dan gas pembakaran yang mengandung CO2
| Kisaran Suhu | 400°C….1500°C |
| Jangkauan Spektral | sekitar 4,43 μm (pita serapan untuk CO2 panas) |
| Jenis Fotodetektor | Termopil |
| Rasio jarak ke ukuran titik | 40:1 |
| Emisivitas (e) | 0,1….1,2 dapat disesuaikan |
| Waktu Respon | 60 msec dapat disesuaikan hingga 10 detik |
| Ketepatan | T < 500°C ,± 1.5% dari nilai yang diukur T ≥ 500°C, ± 1% dari nilai yang diukur (Instrumen harus berada pada suhu sekitar yang konstan minimal 25-30 menit dalam keadaan menyala) kondisi) |
| Kemampuan mengulang | 0,3% pembacaan dalam °C + 1°C |
| Opsi Penampakan | Lampu Pilot Laser (PL) |
| Keluaran Analog | 0-20mA, 4-20mA, 0-10V (Dapat dipilih pengguna) |
| Keluaran digital | Kabel USB 2.0 RS-232/RS-485 (Dapat dipilih pengguna) *Hanya satu keluaran digital yang dimungkinkan pada satu waktu |
| Suhu Operasional | 0°C…….70°C 0°C…..200°C (Dengan jaket pendingin air) |
| Persyaratan Daya | Tegangan DC 24V |
| Berat & Dimensi | 600 gram Diameter = Ø 49,5 mm; Panjang = 118 mm |
- Pengukuran api dan gas pembakaran yang mengandung CO2.
- Sangat Akurat karena linearisasi digital dari output
- Kisaran suhu dari 400°C….1500°C
- Rentang spektral sekitar 4,43 μm (pita serapan untuk CO2 panas)
- Bentuk empat kabel dengan keluaran Analog 4…20mA atau 0…20mA atau 0…10V
- Komunikasi serial RS-232/RS-485
- Waktu respons 60 ms
- Stabilitas sangat baik
- Penargetan Laser untuk penargetan presisi
- Perangkat Lunak yang Mudah Digunakan
- Jaket Pendingin Air
(Nomor Referensi 8000 – 08)
- Dudukan Pemasangan yang Dapat Disesuaikan
(Nomor Referensi 8000 – 07)
- Unit Pembersih Udara
(Nomor Referensi 8000 – 04)
- Dukungan Pemasangan yang Dapat Disesuaikan
(Nomor Referensi 8000 – 05)

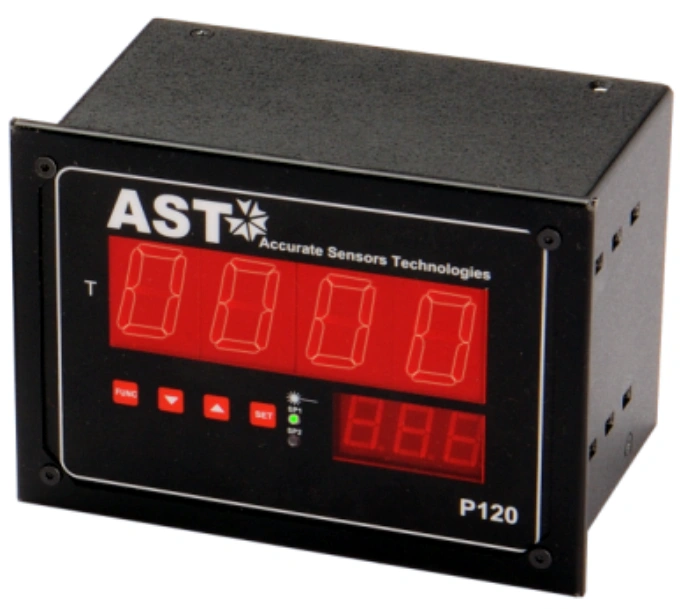

- Tampilan & Parameterisator P-120
(Nomor Referensi 9000 – 01)
- Konverter RS-232 ↔ RS-485
(Nomor Referensi 9000 – 03)
- Catu Daya Masukan 110/230V AC
Nomor Referensi 9000 – 02
Keluaran 24 V DC, 0,7Amp.
- Indikator Suhu
(Nomor referensi: 9000-01)
CE
